型號：XHZ-JY301
1、系統簡介
XHZ-JY301針式人工模擬降雨系統設備是專門為科研實驗研制開發的一種點滴型人工仿真降雨設備。其主要工作原理是由步進電機控制蠕動泵流量輸出，同時由脈沖氣體對輸出液滴進行分割，形成范圍為0.5~5mm不同粒徑的雨滴，模擬自然降雨，整個過程實現數字式全自動控制。針式模擬降雨系統最大特點是雨滴大小調控精準，均勻度高，且不受時間和空間的限制，既能節約大量的人力、物力，又能在短時期內重復試驗，縮短試驗研究周期，所以很受水保生態、農業氣象、工程建筑、巖土地質等科研單位的青睞。
2、系統組成

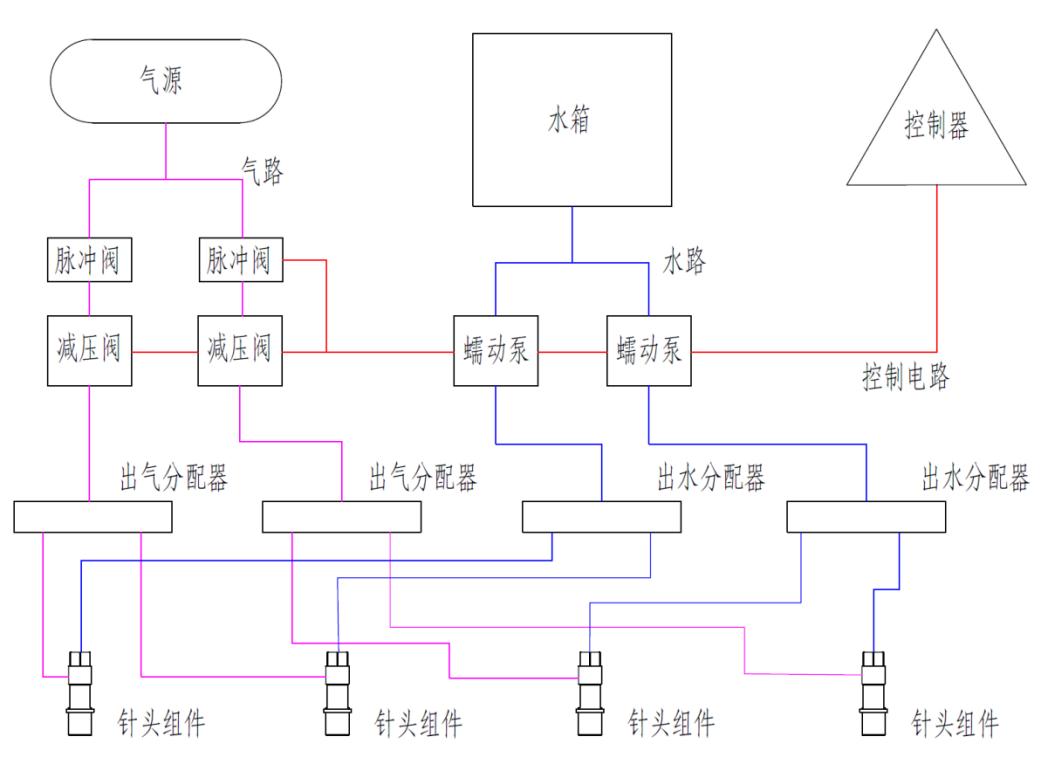

針式人工模擬降雨系統由設備支架、供水及流量調節系統、氣源及調壓系統和降雨針頭組件以及主控制系統等模塊組成，見下圖：

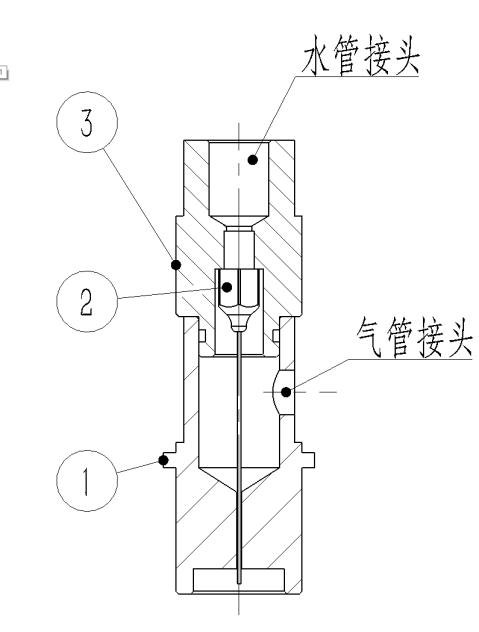

其中，降雨針頭組件是雨滴產生的的核心裝置。
①吹筒套 ②針頭 ③ 針頭座
3、性能參數
自然降雨是水滴從高空的云中滴落形成的。研究表明，由大小不同的雨滴組成的降雨，小雨時落地雨滴粒徑較小，大雨或暴雨落地時雨滴粒徑較大，雨滴粒徑直徑一般在0.1mm到6mm之間。氣象學中，把直徑＜0.25mm的雨滴稱為小雨滴，把直徑≤5.5mm的，降落過程中比較穩定的雨滴稱穩定雨滴。自然界中，雨強與雨滴平均直徑的關系見下表：
降雨強度(mm/h) | 雨滴平均直徑 | 降雨強度(mm/h) | 雨滴平均直徑 |
| 0.25 | 0.75-1.00 | 25.40 | 2.00-2.25 |
| 1.27 | 1.00-1.25 | 50.8 | 2.25-2.75 |
| 2.54 | 1.25-1.50 | 101.60 | 2.75-3.00 |
| 12.70 | 1.75-2.00 | 152.40 | 3.00-3.25 |
針式人工模擬降雨系統雨滴發生裝置是的多組針頭按矩陣排布，每組針頭中又包括多個直徑不相等針頭，可對應模擬不同大小的雨滴，實現對雨滴直徑的精準控制。其中，形成雨滴直徑為0.2-0.5mm的1號針頭和形成雨滴直徑為0.4-1.0mm的2號針頭，所布設的數量均按試驗要求科學精確計算，確保降雨均勻度達到 95%以上。其核心參數如下：
模擬雨強范圍： 5mm/h ~100mm/h；
雨滴變化范圍：0.5 - 5.0mm。
大小可以根據客戶需求定制，需要配合建造降雨大廳，可室內使用。
