一、用途

XHZ-S-ZS01型水面蒸發系統是用于自動連續觀測水面蒸發在不同時間段變化規律的儀器，它可直接與已安裝的Φ618mm的蒸發桶或與20m2標準蒸發池配套使用。它是依據中華人民共和國國家標準《水面蒸發系統》GB/T 21327-2007要求制造，它監測的數據能夠本地存儲和實時遠傳，整套儀器結構簡單，自動化程度高，功能齊全，是裝備各地區、各種類型蒸發站、氣象站的理想儀器。

二、工作原理與結構組成

1、工作原理

蒸發桶或蒸發池內水位下降或升高帶動使得稱高精度水位傳感器采集數據發生變化，按照蒸發面積計算后得出水位下降高度值、日蒸發量和某段時間內的累計蒸發量。

當蒸發桶內水位下降到一定高度后水面蒸發系統會自動控制補水泵給蒸發桶補水，補水到一定高度后會自動停止補水，水面蒸發系統在整個補水過程結束后不會影響降雨量和蒸發量。水面蒸發系統還將蒸發量及時間等數據進行現場存儲、顯示，并通過4G全網通遠傳模塊定時將監測的實時數據和歷史數據發送到數據云平臺上，以供互聯網上授權用戶調用、查看，隨時掌握水面蒸發數據，同時也將監測實時數據存儲于本機大容量FLASH中，以供本地下載。水面蒸發系統利用全運營商公共2/3/4G網絡、Internet互聯網、計算機就組成了水面遙測蒸發自動監測系統。

2、結構組成

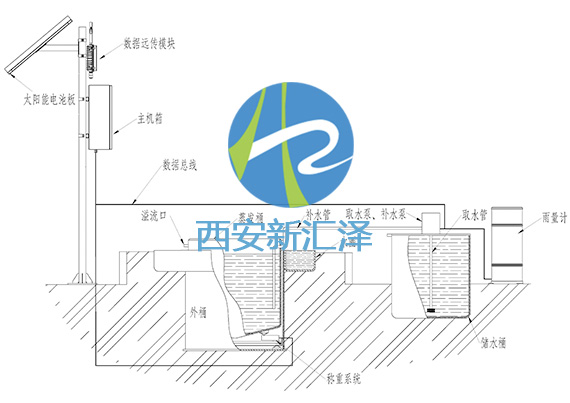

XHZ-S-ZS01型水面蒸發系統示意圖

水面蒸發系統主要由高精度水位傳感器、數據采集器、補水泵、數據遠傳模塊、太陽能電池板、太陽能充電控制器、12伏蓄電池、主機箱等組成。

三、主要配置

三、主要技術指標

1、蒸發口徑：φ6180+0.6 mm；

2、蒸發水位測量范圍：0～200mm；

3、蒸發測量分辨率：0.01mm；

4、蒸發測量精度：0.25% FS；

5、蒸發桶水位控制：從標準水位下降16毫米以上時，儀器每天上午7:35分左右自動補水到標準水位（選配）。

6、數據采集間隔：1分鐘至1小時可設置；

7、數據存儲空間：512Mb；

8、數據傳輸方式：全網通4G遠程傳輸/本地以太網數據連接；

9、數據下載方式：同時支持本地USB下載數據及云平臺下載數據（有網絡連接情況下）；

10、電源電壓：12V/DC（太陽能供電，配12V/31Ah蓄電池）

11、工作環境：溫度0℃～+70℃，相對濕度0～95%（25℃）
